額定溫度:80℃ 額定電壓:300V
● 標準:UL758, UL1581 及 CSA No.

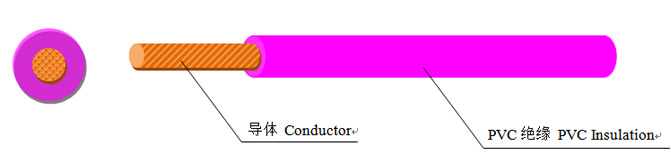

● 導體使用單條或絞線 32 - 16AWG裸銅或鍍錫銅
● 聚氯乙烯絕緣
● 可通過UL VW-1 及 CSA FT1 垂直耐燃測試
● 使用標準厚度、易剝、易裁
● 具抗酸鹼、耐油性、防潮、防霉等特性
|
UL Style |
導體 Conductor |
絕緣厚度 Lnsulation Thickness |
完成外徑 Overall Dimeter |
標準長度 Stand Put-up |
導體電阻 Conductor Resistance at 20℃ |
|
|
線號 |
線數/線徑 |
公制 |
||||
|
AWG |
NO/mm |
mm |
mm |
M/coil |
Ω/km |
|
|
UL1061 絞 線 |
30 |
7/0.102 |
0．25 |
0.80±0.05 |
610 |
114.4 |
|
28 |
7/0.127 |
0．26 |
0.88±0.05 |
610 |
72.0 |
|
|
26 |
7/0.160 |
0．26 |
1.0±0.05 |
610 |
45.2 |
|
|
24 |
11/0.160 |
0．25 |
1.1±0.05 |
610 |
28.3 |
|
|
22 |
17/0.160 |
0．25 |
1.25±0.05 |
610 |
16.7 |
|
|
20 |
21/0.178 |
0．26 |
1.45±0.05 |
610 |
10.5 |
|
|
18 |
34/0.178 |
0.31 |
1.80±0.05 |
610 |
6.64 |
|
|
16 |
26/0.254 |
0．30 |
2.10±0.05 |
305 |
4.18 |
|
