產品標準
本產品按GB/T 5023-2008《額定電壓450/750V及以下聚氯乙烯絕緣電纜》、JB/T 8734-2016《額定電壓450/750V及以下聚氯乙烯絕緣電線電纜和軟線》標準生產，同時還可根據用戶需要按國際電工委員會推薦標準IEC、英國標準、德國標準及美國標準生產。
適用范圍
本產品適用于額定電壓450/750V及以下的動力裝置、固定布電線及撓性連接電器之用。
使用特性
● 額定電壓U0/U為450/750V、300/500V和300/300V。
● 電纜導體的允許長期最高工作溫度：
60227 IEC 07 (BV-90)----------------------90℃
60227 IEC 08 (RV-90)----------------------90℃
其它型號-----------------------------------70℃
● 電纜敷設時環境溫度應不低于０℃。
● 電纜彎曲半徑：
D≤25mm---------------------------------≥4D
D＞25mm---------------------------------≥6D
(Ｄ－電纜外徑)
電纜的型號和名稱
|
型號 |
名稱 |
標準 |
|
60227 IEC 01(BV) |
一般用途單芯硬導體無護套電纜 |
GB/T 5023-2008 IEC 60227 |
|
60227 IEC 02(RV) |
一般用途單芯軟導體無護套電纜 |
|
|
60227 IEC 05(BV) |
內部布線用導體溫度為70℃單芯實心導體無護套電纜 |
|
|
60227 IEC 06(RV) |
內部布線用導體溫度為70℃單芯軟導體無護套電纜 |
|
|
60227 IEC 07(BV-90) |
內部布線用導體溫度為90℃單芯實心導體無護套電纜 |
|
|
60227 IEC 08(RV-90) |
內部布線用導體溫度為90℃的單芯軟導體無護套電纜 |
|
|
60227 IEC 10(BVV) |
輕型聚氯乙烯護套電纜 |
|
|
60227 IEC 52(RVV) |
輕型聚氯乙烯護套軟線 |
|
|
60227 IEC 53(RVV) |
普通輕型聚氯乙烯護套軟線 |
電纜的型號和名稱
|
型號 |
名稱 |
標準 |
|
BV |
銅芯聚氯乙烯絕緣電線 |
JB/T 8734-2016 |
|
BLV |
鋁芯聚氯乙烯絕緣電纜 |
|
|
BVR |
銅芯聚氯乙烯絕緣軟電纜 |
|
|
BVV |
銅芯聚氯乙烯絕緣聚氯乙烯護套圓形電纜 |
|
|
BVVB |
銅芯聚氯乙烯絕緣聚氯乙烯護套扁形電纜 |
|
|
RVS |
銅芯聚氯乙烯絕緣絞型連接用軟電線 |
|
|
RVV |
銅芯聚氯乙烯絕緣聚氯乙烯護套軟電纜 |
|
|
RVVP |
銅芯聚氯乙烯絕緣聚氯乙烯護套屏蔽軟電纜 |
|
|
RVVPS |
銅芯聚氯乙烯絕緣聚氯乙烯護套對絞屏蔽軟電纜 |
|
|
AV |
銅芯聚氯乙烯絕緣安裝用電線 |
|
|
AVR |
銅芯聚氯乙烯絕緣安裝用軟電線 |
|
|
AVVR |
銅芯聚氯乙烯絕緣聚氯乙烯護套安裝用軟電纜 |
電纜的生產范圍
|
型號 |
額定電壓V |
芯數 |
導體標稱截面 |
標準 |
|
60227 IEC 01(BV) |
450/750 |
1 |
1.5～185 |
GB/T 5023-2008 IEC 60227 |
|
60227 IEC 02(RV) |
450/750 |
1 |
1.5～185 |
|
|
60227 IEC 05(BV) |
300/500 |
1 |
0.5～1 |
|
|
60227 IEC 06(RV) |
300/500 |
1 |
0.5～1 |
|
|
60227 IEC 07(BV-90) |
300/500 |
1 |
0.5～2.5 |
|
|
60227 IEC 08(RV-90) |
300/500 |
1 |
0.5～2.5 |
|
|
60227 IEC 10(BVV) |
300/500 |
2，3，4，5 |
1.5～35 |
|
|
60227 IEC 52(RVV) |
300/300 |
2，3 |
0.5～0.75 |
|
|
60227 IEC 53(RVV) |
300/500 |
2,3,4,5 |
0.75～2.5 |
|
|
BV |
300/500 |
1 |
0.75～1 |
JB/T 8734-2016 |
|
BLV |
450/750 |
1 |
2.5～185 |
|
|
BVR |
450/750 |
1 |
2.5～185 |
|
|
BVV |
300/500 |
1 |
0.75～185 |
|
|
BVVB |
300/500 |
2，3 |
0.75～6 |
|
|
RVS |
300/300 |
2 |
0.5～6 |
|
|
RVV |
300/500 |
2～41 |
0.75～6 |
|
|
RVVP |
300/300 |
1，2~241） |
0.12～2.5 |
|
|
RVVPS |
300/300 |
2*2芯 |
0.12～2.5 |
|
|
AV |
300/300 |
1 |
0.08～0.4 |
|
|
AVR |
300/300 |
1 |
0.08～0.4 |
|
|
AVVR |
300/300 |
2-24 |
0.12～0.4 |
|
|
1) 芯數系列：4、5、6、7、10、12、14、16、19和24； 注：可根據客戶要求生產阻燃(Z)、耐火(N)、低煙低鹵(DD)、無鹵低煙 (WD)、防酸堿及交聯型等特種系列電線電纜。 |
||||
電纜僅用于建筑物內，而且環境溫度需保持在+5~+40℃范圍內。
正常使用時，導體最高溫度為70℃,護套最高溫度為60℃。

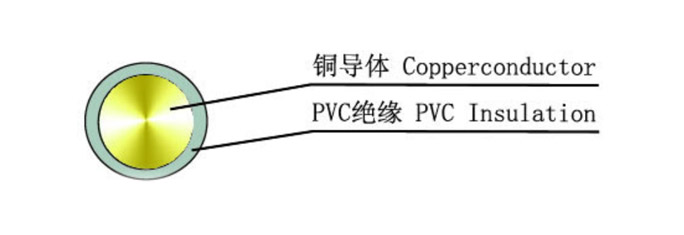

60227 IEC 01(BV)、60227 IEC 05(BV)、60227 IEC 07(BV-90)
60227 IEC 02(RV)、60227 IEC 06(RV)、60227 IEC 08(RV-90)

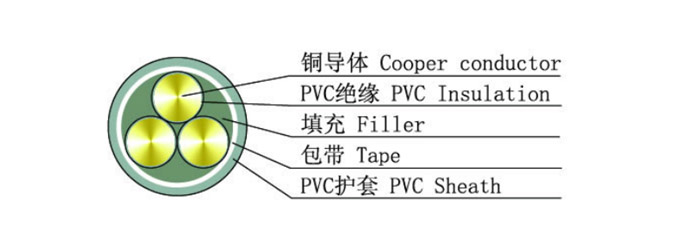

BVV、RVV、60227 IEC 53(RVV)
